一、規范要求

1《消防給水及消火栓系統技術規范》GB50974-2014

13.1.4 消防水泵調試應符合下列要求：

　　2 以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應分別在1min或2min內投入正常運行。

13.2.6 消防水泵驗收應符合下列要求：

　　5 打開消防水泵出水管上試水閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關掉主電源，主、備電源應能正常切換；備用泵啟動和相互切換正常；消防水泵就地和遠程啟停功能應正常。

2《自動噴水滅火系統施工及驗收規范》GB50261-2017

7.2.3 消防水泵調試應符合下列要求：

　　2 以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應在1min或2min內投入正常運行。

3《自動跟蹤定位射流滅火系統技術標準》GB51427-2021

5.5.5 消防水泵調試應符合下列規定：

　　2 以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應在1min內投入正常運行。

7.0.9 每季度應對系統的下列項目進行一次檢查：

　　2 消防水泵主泵、備用泵切換試驗。

4《固定消防炮滅火系統設計規范》GB50338-2003

6.2.4 工作消防泵組發生故障停機時，備用消防泵組應能自動投入運行。

5《細水霧滅火系統技術規范》GB50898-2013

3.5.5 泵組系統應設置獨立的水泵，并應符合下列規定：

　　1 水泵應設置備用泵。備用泵的工作性能應與最大一臺工作泵相同，主、備用泵應具有自動切換功能，并應能手動操作停泵。主、備用泵的自動切換時間不應小于30s

4.4.3 泵組調試應符合下列規定：

　　2 以備用電源切換方式或備用泵切換啟動泵組時，泵組應立即投入運行。

6《細水霧滅火系統及部件通用技術條件》GB/T26785-2011

6.14.5.2 主備泵切換要求

　　按7.22.2規定的方法進行主備泵切換試驗，在系統工作泵或穩壓泵產生電氣故障或不能達到應有能力時，備用泵應能自動和手動切換投入。

7.22.2 主備泵切換試驗

　　手動啟動系統工作泵（或穩壓主泵），使系統處于正常工作狀態，模擬工作泵的斷電或故障，檢查工作泵、備用泵的切換情況。

7《細水霧滅火裝置》XF1149-2014

6.10.5.2 主備泵切換要求

　　按7.22.2規定的方法進行主備泵切換試驗，在裝置工作泵或穩壓泵產生電氣故障或不能達到應有能力時，備用泵應能自動和手動切換投入。

7.22.2 主備泵切換試驗

　　手動啟動裝置工作泵（或穩壓主泵），使裝置處于正常工作狀態，模擬工作泵的斷電或故障，檢查工作泵、備用泵的切換情況。

8《泡沫滅火系統技術標準》GB50151-2021

3.3.2 泡沫液泵的選擇與設置應符合下列規定：

　　4除四級及以下獨立石油庫與油品站場、防護面積小于200㎡單個非重要防護區設置的泡沫系統外，應設置備用泵，且工作泵故障時應能自動與手動切換到備用泵。

9《泡沫滅火系統及部件通用技術條件》GB20031-2005

5.1.5.2 泡沫液泵

　　d）泡沫液泵應設備用泵，其規格型號應與工作泵相同，工作泵故障時應能自動（手動）切換到備用泵。

10《固定消防給水設備第1部分：消防氣壓給水設備》GB27898.1-2011

5.4.4.1 在穩壓工作泵發生電氣故障或不能達到應有能力時，穩壓備用泵應能自動和手動切換。

5.4.4.2 在消防工作泵發生電氣故障或不能達到應有能力時，消防備用泵應能自動和手動切換。

11《固定消防給水設備第2部分：消防自動恒壓給水設備》GB27898.2-2011

5.4.5.1 在穩壓工作泵產生電氣故障或不能達到應有能力時，穩壓備用泵應能自動和手動切換。

5.4.5.2 在消防工作泵產生電氣故障或不能達到應有能力時，消防備用泵應能自動和手動切換。

12《固定消防給水設備第3部分：消防增壓穩壓給水設備》GB27898.3-2011

6.5.6 分別模擬設備電氣故障和機械故障，觀察水泵故障處置情況及水泵切換方式。

13《固定消防給水設備第4部分：消防氣體頂壓給水設備》GB27898.4-2011

5.4.6 水泵切換

　　在穩壓工作泵發生電氣故障或不能達到應有能力時，穩壓備用泵應能自動和手動切換。

14《固定消防給水設備第5部分：消防雙動力給水設備》GB27898.5-2011

5.4.5.1 在穩壓工作泵產生電氣故障或不能達到應有能力時，穩壓備用泵應自動和手動切換。

5.4.5.2 在消防工作泵產生故障或不能達到應有能力時，消防備用泵應自動和手動切換。

15《建筑消防設施檢測技術規程》XF503-2004

4.4.5.3 主泵不能正常投入運行時，應自動切換啟動備用泵。

5.4.5.2 模擬主泵故障，查看自動切換啟動備用泵情況，同時查看儀表及指示燈顯示。

16《單位消防安全評估》XF/T3005-2020

6.2.4.5.1 檢查內容如下：

　　d）主、備消防泵應具有自動切換功能。

　　6.2.4.5.2 檢查方法如下：

　　d）模擬主泵故障，查看自動切換啟動備用泵情況，同時查看儀表及指示燈顯示。

二、操作方法

（一）操作控制面板進行切換

【操作步驟】

　　第一步：將消防泵控制面板設置為1主2備狀態。

　　第二步：將消防泵控制面板設置為自動運行狀態。

　　第三步：通過消防控制室直啟盤遠程手動啟泵（也可以通過壓力開關或流量開關自動啟泵），1泵啟動。

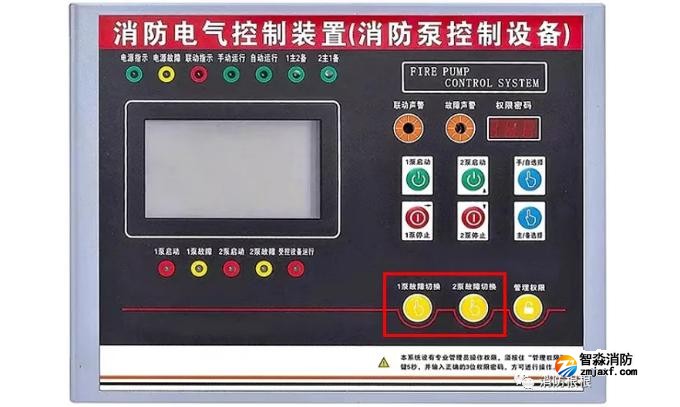

　　第四步：通過控制面板1泵故障切換按鈕模擬1泵故障，2泵自動啟動。

　　第五步：恢復正常后，將消防泵控制面板設置為2主1備狀態，重復上述操作。

（二）操作熱繼電器進行切換

【操作步驟】

　　第一步：將消防泵控制柜設置為1主2備狀態。

　　第二步：將消防泵控制柜設置為自動運行狀態。

　　第三步：通過消防控制室直啟盤遠程手動啟泵（也可以通過壓力開關或流量開關自動啟泵），1泵啟動。

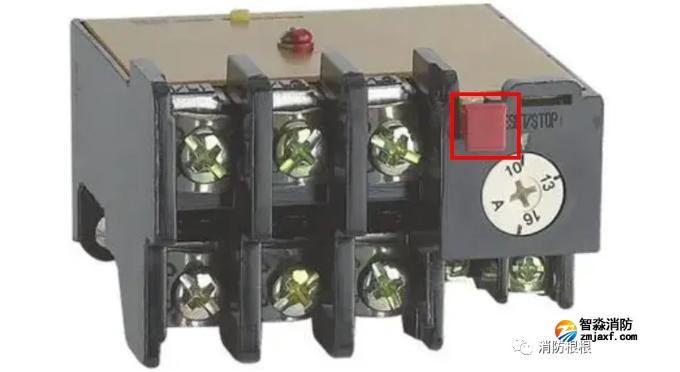

　　第四步：通過熱繼電器試驗按鈕模擬1泵故障，2泵自動啟動。

　　第五步：恢復正常后，將消防泵控制柜設置為2主1備狀態，重復上述操作。

【控制原理】

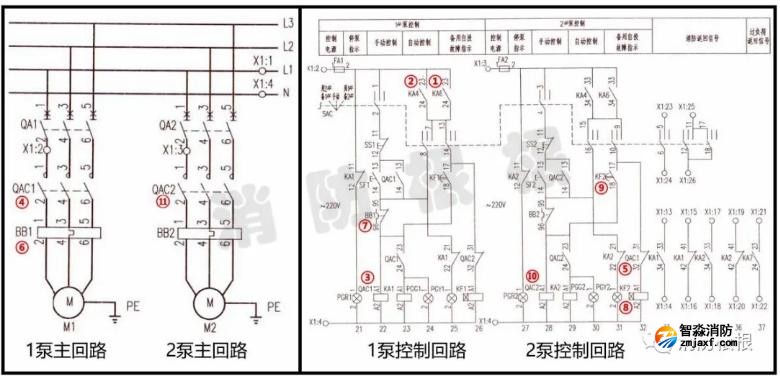

　　消防泵控制柜設置為1主2備自動運行狀態，通過消防控制室直啟盤遠程手動啟泵中間繼電器KA6常開觸點(①)閉合（也可以通過壓力開關或流量開關自動啟泵中間繼電器KA4常開觸點(②)閉合），從而接通1泵控制回路，交流接觸器QAC1線圈(③)得電，QAC1主觸點(④)閉合，從而接通1泵主回路，1泵啟動運行；同時QAC1常閉觸點(⑤)斷開，從而斷開2泵控制回路，2泵不啟動運行。

　　當1泵啟動運行后，按下熱繼電器BB1試驗按鈕(⑥)，BB1常閉觸點(⑦)斷開，從而斷開1泵控制回路，交流接觸器QAC1線圈(③)失電，QAC1主觸點(④)斷開，從而斷開1泵主回路，1泵停止運行；同時QAC1常閉觸點(⑤)恢復閉合，時間繼電器KF2線圈(⑧)得電，經過延時后KF2常開觸點(⑨)閉合，從而接通2泵控制回路，交流接觸器QAC2線圈(⑩)得電，QAC2主觸點(?)閉合，從而接通2泵主回路，2泵啟動運行，完成切換。

【演示視頻】

（編者注：略，需要可看消防根根原文內容）

（三）操作低壓斷路器進行切換

【操作步驟】

　　第一步：將消防泵控制柜設置為1主2備狀態。

　　第二步：將消防泵控制柜設置為自動運行狀態。

　　第三步：通過消防控制室直啟盤遠程手動啟泵（也可以通過壓力開關或流量開關自動啟泵），1泵啟動。

　　第四步：通過斷開低壓斷路器模擬1泵故障，2泵自動啟動。

　　第五步：恢復正常后，將消防泵控制柜設置為2主1備狀態，重復上述操作。

【控制原理】

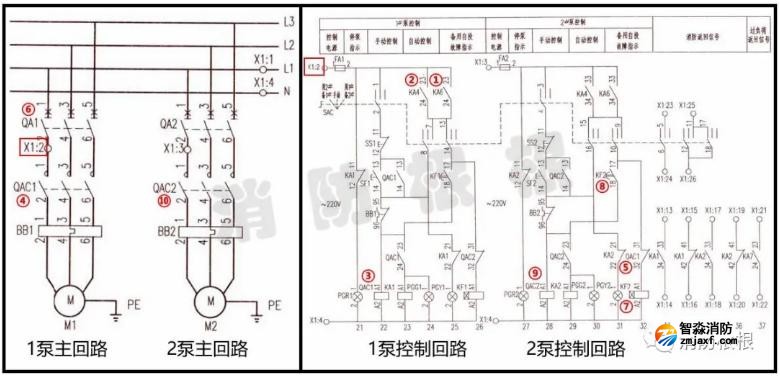

　　消防泵控制柜設置為1主2備自動運行狀態，通過消防控制室直啟盤遠程手動啟泵中間繼電器KA6常開觸點(①)閉合（也可以通過壓力開關或流量開關自動啟泵中間繼電器KA4常開觸點(②)閉合），從而接通1泵控制回路，交流接觸器QAC1線圈(③)得電，QAC1主觸點(④)閉合，從而接通1泵主回路，1泵啟動運行；同時QAC1常閉觸點(⑤)斷開，從而斷開2泵控制回路，2泵不啟動運行。

　　當1泵啟動運行后，斷開低壓斷路器QA1(⑥)，從而斷開1泵主回路，1泵停止運行；同時由于1泵控制回路從QA1下口取電(X1:2)，從而1泵控制回路失電，交流接觸器QAC1線圈(③)失電，QAC1主觸點(④)斷開；同時QAC1常閉觸點(⑤)恢復閉合，時間繼電器KF2線圈(⑦)得電，經過延時后KF2常開觸點(⑧)閉合，從而接通2泵控制回路，交流接觸器QAC2線圈(⑨)得電，QAC2主觸點(⑩)閉合，從而接通2泵主回路，2泵啟動運行，完成切換。

（四）以上操作方法依據《常用水泵控制電路圖圖集》16D303-3，但現實應用中往往不按照此圖集接線（比如控制回路常常從低壓斷路器上口取電，此時操作低壓斷路器進行切換的方法就無效了），需要具體問題進行具體分析，不僅限于以上操作方法。
